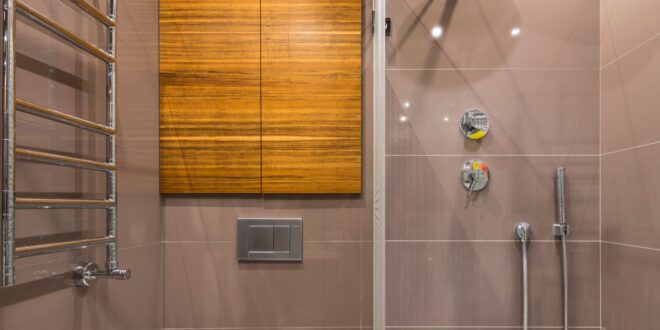

Verbundabdichtung (Abdichtung im Verbund, kurz AIV) ist eine dünne Abdichtungsschicht, die unmittelbar unter Fliesen oder Platten liegt und mit Untergrund und Belag fest verbunden ist. Sie schützt Bauteile in Bad, Dusche oder Küche vor Feuchte. Die Planung folgt der DIN 18534 und den Wassereinwirkungsklassen W0-I bis W3-I.
Das Wichtigste in Kürze
- Die Verbundabdichtung ist die Standardlösung für Fliesen in Innenräumen und verhindert, dass Feuchte in Estrich, Wand oder Decke eindringt.
- Die DIN 18534 teilt die Beanspruchung in die Wassereinwirkungsklassen W0-I bis W3-I ein. Je höher die Klasse, desto strenger sind Untergrund und Aufbau.
- Zum System gehören Abdichtung, Dichtbänder, Dichtmanschetten und Ablaufanschlüsse, die aufeinander abgestimmt und geprüft sein müssen.
- Typische Fehler sind zu dünne Schichten, fehlende Dichtbänder in Ecken und Anschlüssen sowie ungeeignete Untergründe.
Definition und Abgrenzung
Bei der Verbundabdichtung liegt die Abdichtung nicht als frei bewegliche Schicht im Bauteil, sondern haftet fest am Untergrund und trägt den Fliesenbelag. Der Fliesenkleber verbindet Dichtschicht und Fliese. Das Prinzip unterscheidet sie von Abdichtungen, die entkoppelt unter einem Estrich oder in der Gebäudehülle liegen, etwa einer Bitumendickbeschichtung am Keller.
Abzugrenzen sind außerdem die Entkopplungsmatten. Sie nehmen Spannungen aus dem Untergrund auf, sind aber nur dann abdichtend, wenn sie ausdrücklich als Abdichtung geprüft und zugelassen sind. Auch Silikonfugen ersetzen die Abdichtung nicht. Sie sind Wartungsfugen und schließen Anschlüsse zwischen beweglichen Bauteilen.
Die AIV bezeichnet ein Prinzip. Die einzelnen Stoffe reichen von flüssig zu verarbeitenden Produkten bis zu bahnenförmigen. Je nach Stoff unterscheidet die Normung zum Beispiel AIV-F für flüssige Stoffe und AIV-B für Bahnen.
Aufbau, Funktion und Wirkprinzip
Zuerst muss der Untergrund tragfähig, eben und trocken sein. Eine Grundierung reduziert das Saugvermögen und verbessert die Haftung. Darauf folgt die Abdichtung, meist in zwei Lagen, mit eingelegtem Dichtband in allen Ecken, Fugen und Anschlüssen. Danach wird der Belag im Dünnbett mit einem geeigneten Fliesenkleber verlegt. Im Boden laufen Bodenabläufe mit Dichtflansch, an Rohrdurchdringungen sitzen Dichtmanschetten.
Arten und Varianten
| Stoffart | Beispiel | Merkmal |
|---|---|---|
| Polymerdispersion | Flüssigfolie, Dichtfolie zum Streichen | Dünn, elastisch, zwei Lagen, Trockenschichtdicke mindestens etwa 0,5 mm |
| Zementäre Dichtschlämme | Starre oder flexible mineralische Schlämme | Zwei Lagen, etwa 2 mm Trockenschichtdicke, geeignet auf mineralischem Untergrund |
| Reaktionsharz | Epoxid- oder Polyurethanharz | Hohe Beständigkeit, Trockenschichtdicke mindestens etwa 1 mm |
| Abdichtungsbahn | Dichtbahn aus Kunststoff mit Vlies | Gleichmäßige Dicke, verklebt oder verschweißt |
| Dichtband, Manschetten, Formteile | Ecken, Wand-Boden-Anschluss, Rohre | Muss zum Abdichtungsstoff passen |
Die Werte der Tabelle sind Richtwerte aus der Praxis. Maßgeblich sind die Angaben des jeweiligen Produkts, sein Prüfzeugnis (abP) und die Verarbeitungsrichtlinie des Herstellers.
Kennwerte, Bemessung, Normen
Die DIN 18534 regelt die Abdichtung von Innenräumen. Sie definiert Wassereinwirkungsklassen für Wand- und Bodenflächen:
- W0-I (gering): selten Spritzwasser, zum Beispiel Wandflächen im Bad außerhalb des Spritzbereichs.
- W1-I (mäßig): häufiger Spritzwasseranfall, gelegentlich ohne Stau, zum Beispiel Boden im Bad ohne Bodenablauf.
- W2-I (hoch): häufiger Spritz- und Brauchwasseranfall, auch zeitweise Stauwasser, zum Beispiel Duschbereich und Böden mit Ablauf.
- W3-I (sehr hoch): intensive, lange Einwirkung, zum Beispiel gewerbliche Duschen und Großküchen. Der Spritzbereich davor gilt häufig als W2-I.
Die Einstufung nimmt die Planung vor. Wichtig für den Aufbau: In W0-I und W1-I sind feuchteempfindliche Untergründe wie Gipsplatten oder Calciumsulfatestrich zulässig, wenn der Hersteller es erlaubt. In W2-I und W3-I sind nur feuchteunempfindliche Untergründe wie Beton, Zementestrich oder Faserzementplatten zulässig.
Auch geometrische Anforderungen sind festgelegt. Im Boden wird die Abdichtung an den Wänden meist mindestens 5 cm hochgezogen, Dichtbänder überlappen sich um etwa 50 mm. Abläufe müssen systemgeprüft sein. Eine Mindestverarbeitungstemperatur, Wartezeiten zwischen den Lagen und die Trocknungszeit gibt der Hersteller vor.
Anwendung in Neubau und Bestand
Im Neubau wird die Verbundabdichtung nach Estrichtrocknung aufgebracht. Der Untergrund muss die vorgeschriebene Restfeuchte unterschreiten. Frisch gespachtelte Flächen und Estrich brauchen definierte Trocknungszeiten. Im Bestand müssen alte Beläge, Kleberreste und lose Putze entfernt oder geprüft werden. Bei Altbauten mit Holzbalkendecken ist die Verformung des Untergrunds besonders wichtig.
Für die bodengleiche Dusche gelten erhöhte Anforderungen. Gefälle zum Ablauf, geprüfte Systembauteile und sorgfältig gearbeitete Anschlüsse sind Pflicht. Bauplatten im Trockenbau werden vor der Abdichtung an Stößen und Schraubenköpfen vorbereitet. Plattenränder und Zuschnitte brauchen Dichtband und Kantenschutz.
Kosten
Als grober Richtwert kostet eine fachgerechte Abdichtung von Bad und Dusche materialseitig etwa 10 bis 25 Euro je Quadratmeter. Mit Arbeit, Dichtbändern und Anschlüssen liegen Gesamtpreise häufig bei 30 bis 60 Euro je Quadratmeter. Sonderflächen und Reparaturen sind teurer. Preise unterscheiden sich regional.
Typische Fehler und Schäden
- Zu dünne oder nur einlagig aufgetragene Abdichtung: Poren und Fehlstellen bleiben offen.
- Fehlendes oder falsch eingebettetes Dichtband in Ecken, Fugen und an Rohren.
- Ungeeigneter Untergrund: Gipsprodukte in W2-I oder zu feuchter Estrich.
- Mischung unabgestimmter Produkte, etwa Fremdband mit Fremdabdichtung ohne Systemprüfung.
- Silikonfuge als Ersatz für Anschlussabdichtung oder gerissene Wartungsfugen, die nicht erneuert werden.
- Falsche Trocknungszeiten oder Verarbeitung bei zu niedriger Temperatur.
- Fehlendes Gefälle zum Ablauf: Stauwasser belastet die Abdichtung dauerhaft.
Folgen sind durchfeuchtete Estriche, Schimmel an Rückseiten, Putzschäden im darunterliegenden Geschoss und Verfärbungen. Bei Verdacht auf Schäden hilft ein Bausachverständiger.
Wartung und Prüfung
Während der Ausführung wird die Nassschichtdicke kontrolliert, zum Beispiel mit Schichtdickenkamm, und der Verbrauch je Quadratmeter dokumentiert. Fotos der verlegten Dichtbänder vor der Verfliesung sind sinnvoll. Eine Flutungsprobe mit definiertem Wasserstand prüft die Dichtheit bei bodengleichen Duschen und Balkonen. Im Betrieb sind Silikonfugen regelmäßig zu kontrollieren und bei Rissen zu erneuern. Die Gewährleistung hängt an fachgerechter Ausführung, siehe Gewährleistung.
Planung und Ausführung in der Praxis
Die Verbundabdichtung ist nur so gut wie ihr schwächster Anschluss. Deshalb beginnt die Arbeit mit der Planung der Details: Wo liegen Abläufe, Rohrdurchdringungen, Wand-Boden-Ecken und Fensterbänke? Für jede dieser Stellen gibt es geprüfte Formteile oder Bänder des Systems. Fremdprodukte sind nur zulässig, wenn der Hersteller sie freigibt.
Die Reihenfolge ist üblicherweise: Untergrund prüfen, grundieren, Dichtbänder und Manschetten einlegen, erste Lage auftragen, nach Wartezeit die zweite Lage kreuzweise aufbringen, aushärten lassen, dann verfliesen. Zwischen den Arbeitsschritten gelten die Wartezeiten des Herstellers, die von Temperatur und Luftfeuchte abhängen. Bei Bahnen entfallen die zwei Lagen, dafür kommt es auf luftblasenfreie Verklebung an.
Gefälle ist für die Dichtheit entscheidend. Im Duschbereich sollte Wasser kontrolliert zum Ablauf fließen, ein Gefälle von etwa 1,5 bis 2 Prozent ist üblich. Stauwasser belastet die Abdichtung und die Fugen dauerhaft. Auch die Wahl des Fliesenklebers und des Fugenmörtels beeinflusst die Dichtheit: Geeignete Produkte sind wasserdicht oder zumindest wasserabweisend eingestellt.
Dokumentation gehört dazu. Verbrauchsmengen, Schichtdicken, Chargen der Produkte und Fotos der Details schützen bei späteren Streitfällen alle Beteiligten.
Häufige Fragen zu Verbundabdichtung
Was bedeutet AIV?
AIV steht für Abdichtung im Verbund. Die Abdichtung haftet direkt am Untergrund und trägt den Fliesenbelag. Sie bildet mit Fliesenkleber und Fliese einen zusammenhängenden Aufbau.
Welche Wassereinwirkungsklassen gibt es?
Die DIN 18534 kennt W0-I, W1-I, W2-I und W3-I. Sie reichen von geringer bis sehr hoher Beanspruchung. Die Einstufung hängt von Art und Häufigkeit der Wassereinwirkung ab.
Reicht eine Schicht Flüssigfolie?
In der Regel nicht. Flüssig verarbeitete Stoffe werden in mindestens zwei Lagen aufgetragen, um Fehlstellen zu schließen. Schichtdicken und Wartezeiten ergeben sich aus dem Produkt und den Herstellerangaben.
Wird die Abdichtung auf Gipsplatten verlegt?
In niedrigen Klassen kann das mit geeigneten Produkten zulässig sein. In W2-I und W3-I sind nur feuchteunempfindliche Untergründe zulässig. Entscheidend sind Systemfreigabe und Herstellerangaben.
Ersetzt eine Silikonfuge die Abdichtung?
Nein. Die Silikonfuge ist eine Anschlussfuge für Bewegungen und ersetzt nicht die Abdichtung unter den Fliesen. Sie muss regelmäßig geprüft und erneuert werden.
