Schutzklassen teilen elektrische Betriebsmittel nach der Art ihres Schutzes gegen elektrischen Schlag bei einem Isolationsfehler ein. Es gibt drei Klassen: Schutzklasse I nutzt einen Schutzleiter, Schutzklasse II verwendet verstärkte Schutzisolierung, Schutzklasse III arbeitet mit Schutzkleinspannung. Die Einstufung steht auf dem Typenschild als Symbol oder Zahl.
Das Wichtigste in Kürze

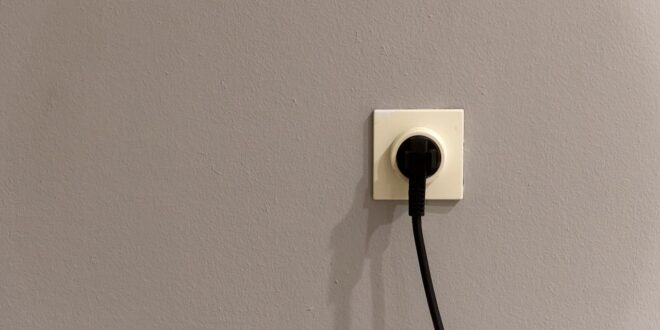

- Schutzklasse I braucht den Schutzleiter (PE, grün-gelb) und ist am Schuko-Stecker mit Schutzkontakt erkennbar.
- Schutzklasse II kommt ohne Schutzleiter aus, weil eine doppelte oder verstärkte Isolierung den Schutz übernimmt. Typisches Symbol ist das doppelte Quadrat.
- Schutzklasse III verwendet Kleinspannung von höchstens 50 V Wechselspannung bzw. 120 V Gleichspannung, die aus einer sicheren Quelle stammt.
- Die Schutzklasse sagt nichts über Staub- und Wasserschutz aus. Dafür gilt die IP-Schutzart. Eingriffe in Elektrik sind Sache der Elektrofachkraft.
Definition und Abgrenzung
Elektrischer Strom wird gefährlich, wenn ein Mensch ein Gehäuse berührt, das durch einen Fehler unter Spannung steht. Der Basisschutz verhindert die Berührung aktiver Teile im Normalbetrieb, etwa durch Isolierung und Gehäuse. Der Fehlerschutz greift, wenn die Basisisolierung versagt. Die Schutzklassen ordnen, wie ein Gerät den Fehlerschutz sicherstellt. Sie betreffen das einzelne Betriebsmittel (Gerät, Leuchte, Werkzeug), nicht die ganze Anlage.
Abzugrenzen sind drei Begriffe. Die Schutzart (IP-Code) beschreibt den Schutz des Gehäuses gegen Fremdkörper und Wasser, etwa IP44 für Spritzwasser. Die Schutzmaßnahmen der Anlage, etwa FI-Schutzschalter, Abschaltung im Fehlerfall und Potentialausgleich, sichern das Gebäude insgesamt. Die Schutzklasse ist somit eine Eigenschaft des Geräts, die Schutzmaßnahme ein Merkmal der Installation. In Deutschland ist die frühere Schutzklasse 0 (nur Basisisolierung ohne weiteren Schutz) für Haushaltsgeräte nicht zulässig.
Aufbau und Wirkprinzip
Schutzklasse I
Alle leitfähigen berührbaren Gehäuseteile sind mit dem Schutzleiter verbunden. Tritt ein Isolationsfehler auf, fließt ein Fehlerstrom über den Schutzleiter ab. Die vorgeschaltete Sicherung oder der FI-Schutzschalter schaltet den Stromkreis ab, bevor eine gefährliche Berührungsspannung bestehen bleibt. Der Schutz funktioniert nur, wenn der Schutzleiter durchgängig und intakt ist. Das Gerät hat deshalb einen dreipoligen Stecker (Schutzkontakt) oder einen festen Anschluss mit drei Adern.
Schutzklasse II
Das Gerät besitzt eine Schutzisolierung. Das heißt, es gibt zwei Isolierschichten (doppelte Isolierung) oder eine verstärkte Isolierung gleicher Wirkung. Fällt die Basisisolierung aus, bleibt die zweite Schicht als Barriere. Ein Schutzleiter ist weder nötig noch zulässig. Viele Kleingeräte haben deshalb den flachen Eurostecker mit zwei Polen oder ein Kunststoffgehäuse mit eingeschlossenen Metallteilen.
Schutzklasse III
Das Gerät arbeitet mit Schutzkleinspannung (englisch SELV). Sie liegt bei höchstens 50 V Wechselspannung bzw. 120 V Gleichspannung und wird über einen Sicherheitstransformator oder eine gleichwertige Quelle erzeugt, die vom Netz sicher getrennt ist. Dann kann auch bei Berührung kein gefährlicher Strom durch den Körper fließen. Üblich sind 12 V oder 24 V. In der Praxis liegen die Werte in vielen Geräten deutlich darunter.
Symbole und Erkennung
Die Schutzklasse ist auf dem Typenschild angegeben. Gebräuchlich sind folgende Zeichen:
| Klasse | Symbol | Schutzprinzip | Typische Erkennung |
|---|---|---|---|
| I | Erdungszeichen oder Ziffer I | Schutzleiter | Schuko-Stecker, dreiadriges Kabel |
| II | Doppeltes Quadrat | Schutzisolierung | Euro-Stecker, Kunststoffgehäuse |
| III | Raute mit römischer III | Schutzkleinspannung | Steckernetzteil, Akkugerät, 12-V-Leuchte |
Kennwerte und Normen
Die Einteilung der Betriebsmittel nach dem Schutz gegen elektrischen Schlag ist in der internationalen Norm IEC 61140 bzw. der deutschen Fassung als DIN EN 61140 geregelt. Gerätenormen wie die Reihe DIN EN 60335 für Haushaltsgeräte verlangen, dass die Schutzklasse am Gerät angegeben ist. Die Normen sind urheberrechtlich geschützt. Hier sind sie nur sinngemäß beschrieben. Wesentlich ist: Jedes Gerät muss einer Klasse zugeordnet sein und die zugehörigen Bauanforderungen erfüllen, darunter Kriech- und Luftstrecken, Isolierstoffdicken und Prüfspannungen.
Wichtige Kennwerte sind die Bemessungsspannung, die Art der Isolierung (Basis-, Zusatz-, doppelte, verstärkte Isolierung) und bei Klasse III die Höhe der Kleinspannung. Bei Klasse I zählt zusätzlich der Schutzleiterwiderstand, der bei Prüfungen gemessen wird.
Anwendung in Neubau und Bestand
Im Alltag begegnen dir alle drei Klassen. Klasse I: Kühlschrank, Waschmaschine, Geschirrspüler, viele Küchengeräte mit Metallgehäuse, Leuchten mit Metallschirm. Klasse II: Fön, Handmixer, Ladegeräte, viele Leuchten mit Kunststoffgehäuse, Fernseher mit Eurostecker. Klasse III: Steckernetzteile mit Kleinspannungsausgang, Spielzeug, Akkuwerkzeug, 12-V-Halogen- und LED-Beleuchtung hinter dem Trafo.
Im Bad kommt es auf die Kombination aus Schutzklasse, Schutzart und den Schutzbereichen (Zonen) an. Direkt an Wanne und Dusche sind nur Betriebsmittel mit geeigneter IP-Schutzart zulässig. Zusätzlich muss die Anlage in Räumen mit Badewanne oder Dusche durch einen FI-Schutzschalter mit 30 mA Bemessungsdifferenzstrom abgesichert sein. Im Bestand fehlt der Schutzleiter in älteren Installationen teilweise ganz. Dann dürfen Klasse-I-Geräte nur an einer sicher betriebenen Anlage angeschlossen werden. Die Beurteilung ist Sache der Elektrofachkraft. Ein Austausch des Steckers oder ein Überbrücken des Schutzleiters ist verboten und lebensgefährlich.
Wichtig für Eigentümer: Wird eine Leuchte oder ein Gerät fest angeschlossen, muss die Klasse zur Installation passen. Ein Klasse-I-Gerät braucht einen angeschlossenen Schutzleiter. Eine Klasse-II-Leuchte darf dagegen nicht mit dem Schutzleiter verbunden werden. Zudem sind Anschlussarbeiten an der festen Installation Sache der Elektrofachkraft, ebenso Änderungen an Sicherungen oder dem Verteiler.
Kosten
Die Schutzklasse selbst verursacht keine Kosten, beeinflusst aber die Preise indirekt. Geräte der Klasse II oder III sind in der Herstellung oft etwas einfacher, benötigen aber aufwendige Netzteile oder Trafos bei Klasse III. Als grober Richtwert kostet ein einzelner Sicherheitstransformator für Kleinspannungsbeleuchtung einige zehn Euro. Eine Prüfung ortsveränderlicher Geräte nach gängigen Unfallverhütungsregeln liegt im Gewerbe meist bei wenigen Euro pro Gerät.
Typische Fehler und Schäden
- Verwechslung von Schutzklasse und Schutzart: Ein Gerät mit hoher IP-Zahl ist nicht automatisch sicher gegen Stromschlag.
- Schutzkontakt-Stecker wird abgeschnitten oder ein Adapter ohne Schutzleiter verwendet.
- Schutzleiter wird bei Klasse-II-Leuchten angeklemmt oder bei Klasse-I-Leuchten vergessen.
- Defekte oder gequetschte Kabel an Klasse-II-Geräten, bei denen die Isolierung beschädigt wird.
- Falsche Netzteile bei Klasse-III-Geräten (zu hohe Ausgangsspannung oder fehlende sichere Trennung).
- Gehäuse von Klasse-II-Geräten wird geöffnet oder verändert, wodurch die Schutzisolierung unwirksam wird.
Prüfung und Wartung
Ortsveränderliche Geräte werden im gewerblichen Umfeld regelmäßig durch eine befähigte Person geprüft. Bei Klasse I gehört dazu die Messung des Schutzleiterwiderstands, bei Klasse II der Isolationswiderstand. Privat sollte man Kabel und Stecker regelmäßig auf Beschädigungen ansehen. Defekte Geräte nicht weiter nutzen, sondern reparieren lassen oder ersetzen. Die feste Installation prüft die Elektrofachkraft.
Häufige Fragen zu Schutzklassen
Woran erkenne ich die Schutzklasse eines Geräts?
Auf dem Typenschild steht entweder die römische Zahl oder das jeweilige Symbol. Ein Euro-Stecker deutet auf Klasse II, ein Stecker mit Schutzkontakt auf Klasse I.
Ist Schutzklasse II sicherer als Schutzklasse I?
Nicht grundsätzlich. Beide Klassen sind bei bestimmungsgemäßer Verwendung gleichwertig sicher. Klasse II verlässt sich auf die Isolierung, Klasse I auf einen intakten Schutzleiter.
Was ist der Unterschied zwischen Schutzklasse und Schutzart?
Die Schutzklasse beschreibt den Schutz gegen elektrischen Schlag. Die Schutzart (IP-Code) beschreibt den Schutz des Gehäuses gegen Fremdkörper und Wasser. Beides wird unabhängig angegeben.
Welche Schutzklasse ist im Bad erlaubt?
Im Bad dürfen alle Klassen vorkommen, entscheidend sind die Schutzbereiche und die IP-Schutzart. Zusätzlich ist ein FI-Schutzschalter mit 30 mA vorgeschrieben. Die Planung übernimmt die Elektrofachkraft.
Darf ich bei Schutzklasse II den Schutzleiter anschließen?
Nein. Bei Klasse II ist kein Schutzleiter vorgesehen. Bei festem Anschluss lässt eine Elektrofachkraft eine eventuell vorhandene Ader isoliert abschließen.
